Arduino Mega 2560 R3

Arduino Mega 2560 R3

Arduino é uma plataforma de computação open-source baseado em uma simples placa com entradas e saídas tanto digitais como analógicas.

Possui um próprio ambiente de desenvolvimento que implementa a Linguagem C.

O Arduino pode ser usado para desenvolver objetos interativos autônomos ou pode ser conectado a um software em seu computador (ex. Flash, Processing, MaxMSP).

O Ambiente de desevolvimento(IDE) open-souce pode ser obtido gratuitamente (atualmente disponível para Mac OS X, Windows, e Linux).

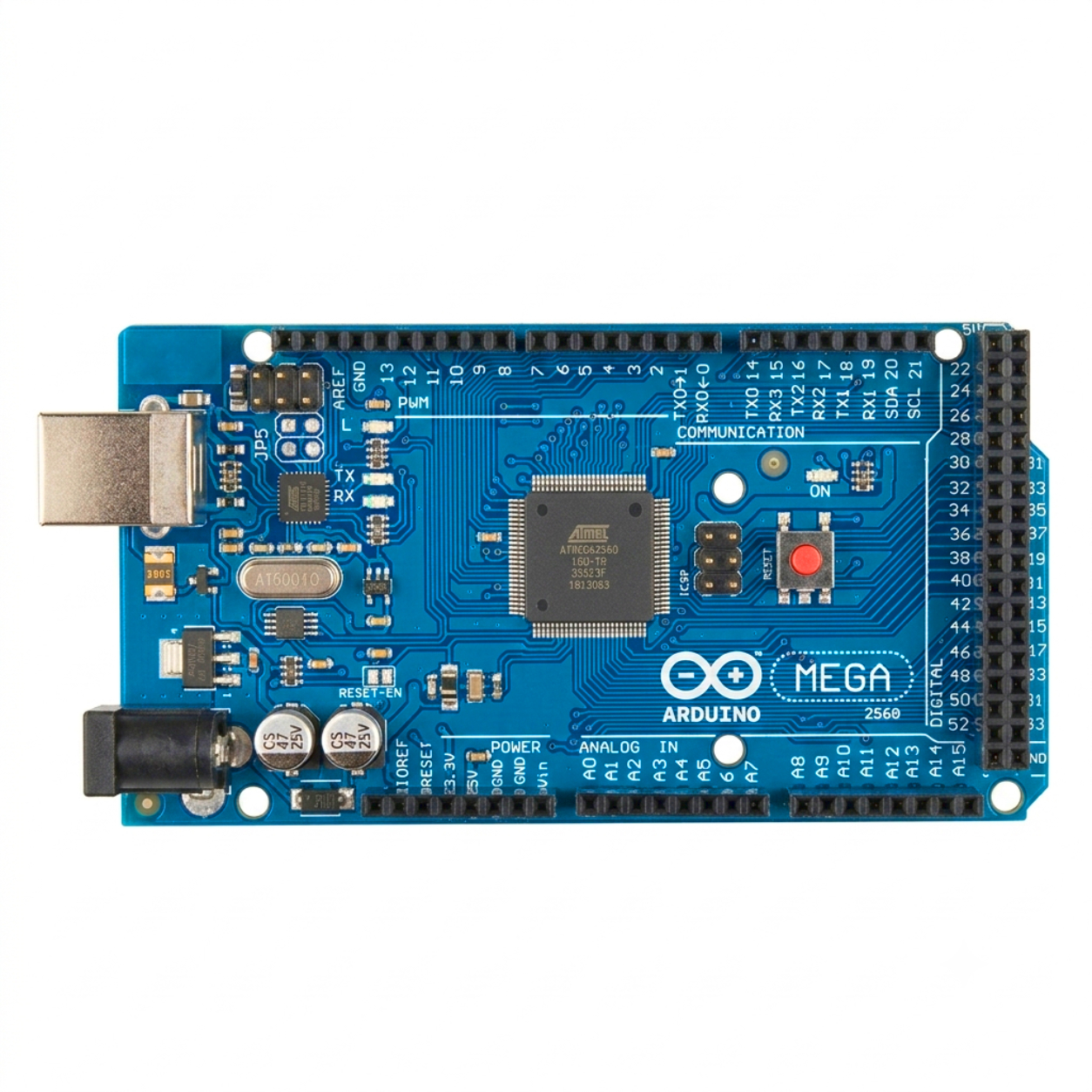

O Arduino Mega 2560 R3 (última atualização) é uma placa com o microcontrolador Atmega2560.

Possui 54 pinos digitais (entrada/saída) sendo que 14 podem ser usado como saídas PWM. 16 pinos analógicos, 4 UARTs(Portas Seriais de Hardware), um cristal oscilador de 16MHz, entrada USB, entrada de alimentação, soquete de comunicação ICSP e um botão reset.

A placa contém todo o necessário para usar o microcontrolador, simplesmente ligue o cabo usb no computador para liga-lo e programa-lo.

A alimentação pode ser feita através do cabo USB, fonte de alimentação AC-DC ou bateria. O Mega 2560 é compatível com a maioria dos shields feitos para o Arduino 2009 ou Diecimila.

Para conectar o Arduino Mega ao seu computador, utilize um cabo USB - AB (vendido separadamente)

Características:

Tamanho: 5,3cm x 10,2cm x 1,0cm

Microcontrolador: ATmega2560

Tensão de operação: 5V

Tensão de entrada (recomendada): 7-12V

Tensão de entrada (limites): 6-20V

Pinos de entrada/saída (I/O) digitais: 54 (dos quais 14 podem ser saídas PWM)

Pinos de entrada analógicas: 16

Corrente DC por pino I/O: 40mA

Corrente DC para pino de 3,3V: 50mA

Memória Flash: 256KB (dos quais, 8KB são usados pelo bootloader

SRAM: 8KB

EEPROM: 4KB

Velocidade de Clock: 16MHz
